一、本章定额包括全断面岩石掘:进机(简称TBM)施工、盾构掘进机施工和其他三部分,共31节。其中, TBM施工定额包括TBM安装调试及拆除、双护盾及敞开式TBM掘进、TBM滑行与步进、管片安装、豆砾石回填及灌浆、钢拱架安装、喷混凝土、钢筋网制作及安装、锚固剂锚杆.石渣运输、管片及灌浆材料运输、洞内混凝土运输等八-1节至八-14节;盾构掘进机施工定额包括盾构安装调试及拆除、刀盘式土压平衡及泥水平衡盾构掘进、盾构空推、管片安装、壁后注浆、洞口柔性接缝环、负环管片拆除、管片手孔封堵、渣土改良、渣土及管片、注浆材料运输等八-15节至八-27节;其他定额包括钢筋混凝土管片预制管片钢筋制作及安装、管片止水、管片嵌缝等八-28节至八-31节。
二、本章定额适用于采用全断面掘进机施工的水利工程隧洞.(平洞)工程,其中TBM施工定额适用于岩石地层隧洞施工,盾构掘进机施工定额适用于土质地层隧洞施工。
三、本章定额的计量单位:开挖石渣运输、渣土改良及运输为自然方,预制混凝土管片喷混凝土、灌浆等均为成品实体方。”
四、工程量计算规则
1.开挖及石渣渣土运输工程量按设计开挖断面面积乘洞长的几何体积计算。
2.豆砾石回填及灌浆工程量按设计开挖断面与管片外径之间所形成的几何体积计算。
3.盾构掘进机施工工程量计算说明
(1)负环段是指从拼装后靠管片起至盾尾离开始发井内壁止的掘进段。
(2)始发段是指盾尾离开始发井内壁后的掘进段，按表8-1计算掘进长度。

表8-1 始发段掘进长度

| 开挖直径（m） | 4 | 5 | 6 | 7 | 8-9 | 10-11 |
| --- | --- | --- | --- | --- | --- | --- |
| 掘进长度（m） | 40 | 50 | 80 | 100 | 120 | 150 |

(3)正常段是指从始发段掘进结束至到达段掘进开始的掘进段。
(4)到达段是指盾构切口距接收井内壁的掘进段，按表8-2计算掘进长度。

表8-2 达段掘进长度

| 开挖直径（m） | 4 | 5 | 6 | 7 | 8-9 | 10-11 |
| --- | --- | --- | --- | --- | --- | --- |
| 掘进长度（m） | 25|30 | 50 | 80 | 90 | 100 |

(5)壁后注浆工程量由设计综合考虑盾尾间隙、地质条件等因素确定。
( 6)洞口柔性接缝环适用于盾构工作井与盾构隧洞洞门接缝处理。临时止水缝和柔性接缝环长度按管片中心圆周长以“m”计算;安装临时防水环板、拆除临时防水环板和安装钢环板质量以“t”计算;拆除洞口环管片、洞口混凝土环圈按设计图示尺寸以“m3”计算。
(7)管片手孔封堵按设计图示螺栓连接孔数量以“个”计算。
(8)渣土改良按盾构开挖需要改良的土体自然方计算。
五、定额使用说明
1.本章定额以开挖直径划分的子目,使用时按四舍五人后的整米数开挖直径选取。定额中用数字区间表示的开挖直径,仅适用于区间内的整数,如6-8,适用于数字6、7、8。
2.本章定额岩石单轴抗压强度均指饱和单轴抗压强度。
3.TBM和盾构掘进定额已综合考虑了试掘进和正常掘进的工效,使用时不作调整。
4.钢筋混凝土管片预制及安装定额已综合考虑了管片的宽度、厚度和成环块数等因素,除注明外,使用时不作调整。
5. TBM施工定额的其他说明:
( 1)TBM安装调试定额中的型钢消耗量已包含TBM滑行(步进)50m以内所需钢轨。
(2) TBM拆除定额适用于洞内拆除,如在洞外拆除,人工、机械乘0.8系数。
(3)TBM掘进定额中:直径3- -7m按432mm滚刀拟定;直径8-12m按483mm滚刀拟定，使用时不作调整。刀具消耗量按隧洞岩石石英含量5%~15%拟定,当石英含量不同时,刀具消耗量按表8-3系数调整。当石英含量大于45%时，刀具消耗量可根据相关工程资料调整。

表8-3 具消耗量调整系数

| 石英含量| ≤5 |5 ~15  | 15~25 |25~35 | 35~ 45|
| --- | --- | --- | --- | --- | --- |
| 调整系数 | 0.8| 1.0  | 1.1|1.15 |1.25 |

(4)TBM掘进定额按I类围岩拟定,当围岩类别不同时,人工、机械定额按表8-4和表8-5系数调整。

表8-4  盾TBM掘进调整系数

| 围岩类别 | Ⅰ|Ⅱ|Ⅲ|Ⅳ|Ⅴ|
| --- | --- | --- | --- | --- | --- |
| 调整系数 | 1.27|1.08 | 1.00|1.10|1.24 |

表8-5 敞开式TBM掘进调整系数

| 围岩类别 | Ⅰ|Ⅱ|Ⅲ|Ⅳ|Ⅴ|
| --- | --- | --- | --- | --- | --- |
| 调整系数 | 1.32|1.10 | 1.00|1.18|1.50 |

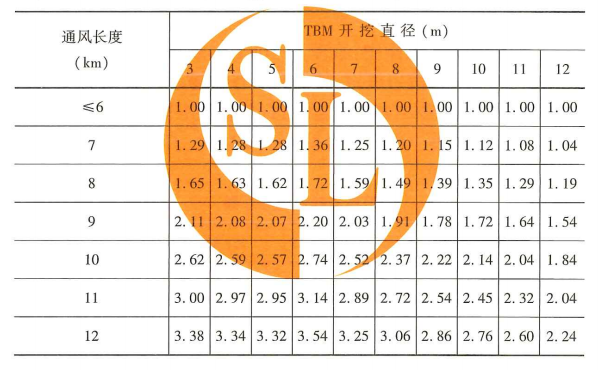

(5)TBM掘进定额中对旋式轴流通风机台时消耗量按通风长度6km以内拟定,当通风长度超过6km时,对旋式轴流通风机台时消耗量按表8-6系数调整。当通风长度超过12km时,通风费用根据设计拟定方案计算。

表8-6 对旋式轴流通风机调整系数

![](/media/202503/2025sl-8-6_1743085460.png)

(6)TBM滑行与步进:双护盾TBM滑行按辅助推进油缸顶推管片滑行拟定,敞开式TBM步进按步进小车拟定,使用时不作调整。
(7)单护盾TBM施工时,选用双护盾TBM施工定额,并作如下调整:TBM台时费定额乘0.9的调整系数;TBM掘进定额人工、机械乘1.15的调整系数,TBM安装调试及拆除定额乘0.9的调整系数。
(8)八-11节至八-14节定额,除注明外,洞长按洞内洞外长度之和计算。洞长小于或等于5km按5km定额计算;洞长5 ~ 10km时，按5km定额加增5km定额计算;洞长10 ~ 15km时,按5km定额加两倍增5km定额计算,以此类推。
6.盾构掘进机施工定额的其他说明:
(1)盾构掘进定额按不同土质综合编制,若遇硬岩、孤石等地质突变情况,硬岩段挖除、孤石段挖除或孤石解小费用根据设计方案另行计算。盾构机通过硬岩孤石挖除段,采用八-18节盾构空推定额;盾构机通过孤石解小掘进洞段,盾构掘进定额人工、机械乘1.10的调整系数。
(2)盾构掘进按主机和后配套整体始发考虑,当采用分体始发时,盾构安装调试定额人工、机械乘2. 55的调整系数。
(3)盾构掘进定额中对旋式轴流通风机台时消耗量按通风长度4km以内拟定。当通风长度超过4km时,通风费用根据设计拟定方案计算。
(4)负环段和到达段掘进定额包括洞门凿除,不包括端头加固,端头加固费用根据设计方案另行计算。
(5)负环管片拆除以管片吊出井口卸车止,管片场外运输另计。
(6)刀盘式泥水平衡盾构掘进定额中的泥浆输送系统仅包含进泥泵消耗量,进泥泵组时费根据设计计算;泥渣排出采用“八-25渣土运输”定额;泥浆制备、进(排)泥管、泥渣筛分及废浆处理等费用根据设计另行计算。
(7)复合式盾构机掘进施工时,选用刀盘式土压平衡盾构掘进定额，并作如下调整:
软岩段:盾构机台时费乘1.18的调整系数;盾构掘进定额人工、机械(除盾构机外)乘1.55的调整系数,并按相应开挖直径TBM掘进定额(单轴抗压强度≤50MPa)增加刀具用量。
土质段:盾构机台时费乘1.18的调整系数;盾构掘进定额人工、机械(除盾构机外)乘0. 9的调整系数。
(8)当盾构机掘进施工不设置工作井、通过平洞掘进施工时，盾构安装调试及拆除定额、刀盘式土压平衡盾构渣土运输基础定额、壁后注浆材料运输基础定额扣除龙门式起重机用量,人工乘0.5系数;预制钢筋混凝土管片运输基础定额中人工乘0.5系数,龙门式起重机乘0.3系数;增运定额不作调整。
六、TBM及盾构台时费- -类费用调整系数见表8-7、表8-8。

表8-7 TBM台时费一类费用调整系数

| 掘进长度（km） | 10 |  15  |  ≥20  |
| --- | --- | --- | --- |
| 调整系数 | 1.23|1.10 | 1.00|

表8-7 盾构台时费一类费用调整系数

| 掘进长度（km） | 2 |  4  |  6  |  ≥8  |
| --- | --- | --- | --- | --- |
| 调整系数 | 1.35|1.20 | 1.08|1.00|

特别说明:若工程设计单台TBM掘进长度小于10km、盾构掘进机掘进长度小于2km,经综合分析论证后,可编制掘进机台时费补充定额。
七、本章钢筋、钢筋网制作及安装定额按不同规格型号综合拟定，定额中钢筋用量含施工操作损耗，不含施工需要的搭接、架立筋等施工附加量。
八、本章豆砾石回填及灌浆、 壁后注浆、临时止水缝、管片手孔封堵定额中水泥强度等级应符合设计要求,设计未明确的,豆砾石回填及灌浆、壁后注浆、临时止水缝可选用42.5水泥，管片手孔封堵可选用52. 5水泥。
